硬さ試験用圧子・圧痕の3次元モデル

圧子の3次元モデル

圧子の種類	設計図	3Dプリンターによる出力例

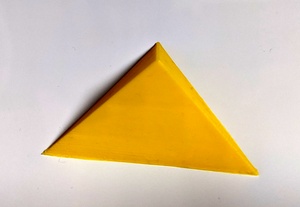

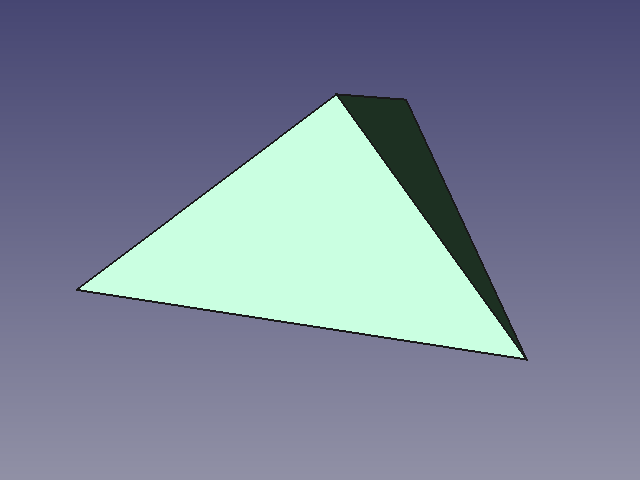

キューブコーナー圧子 (設計図)

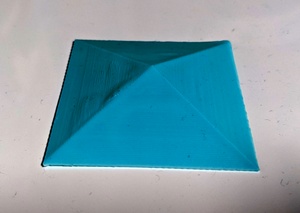

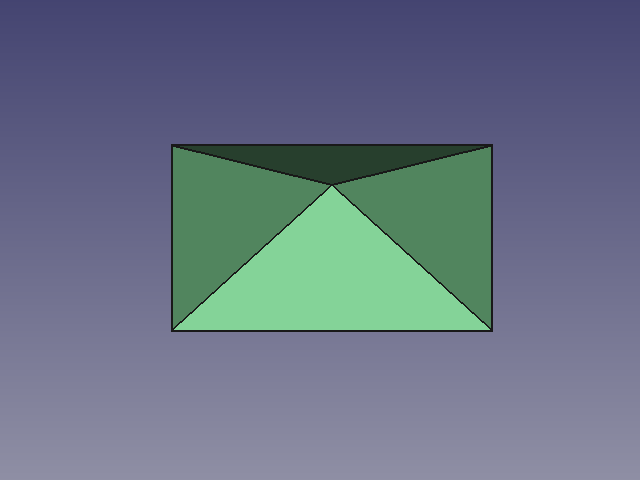

ビッカース圧子 (設計図)

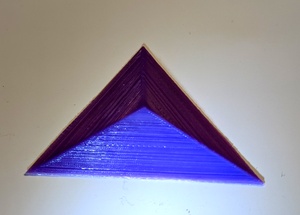

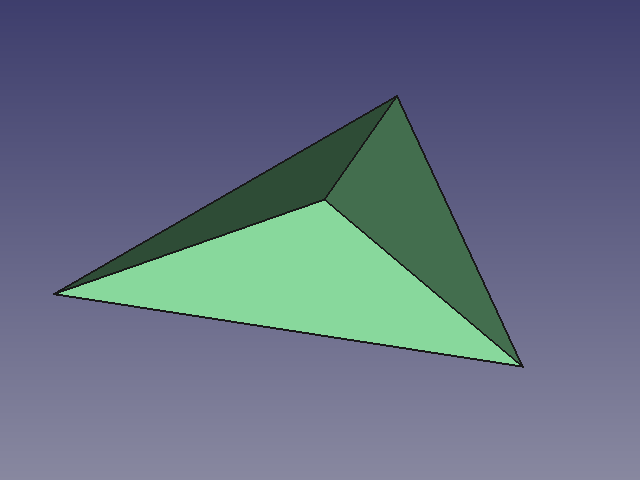

バーコビッチ圧子 (設計図)

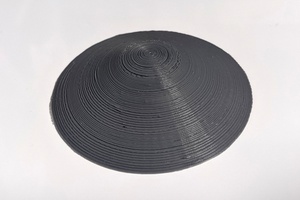

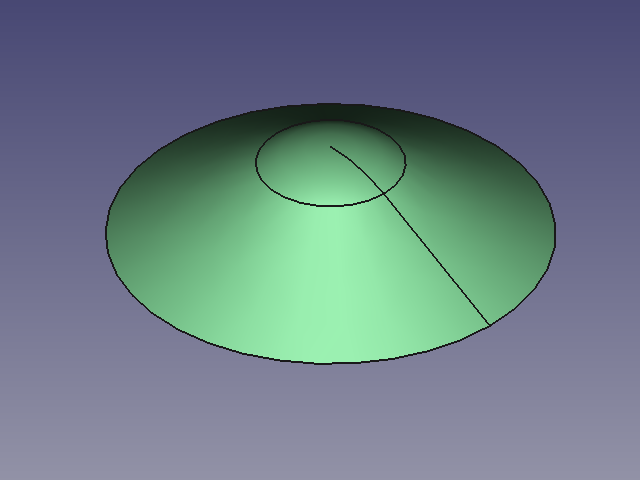

ロックウェル圧子 (x100) (設計図)

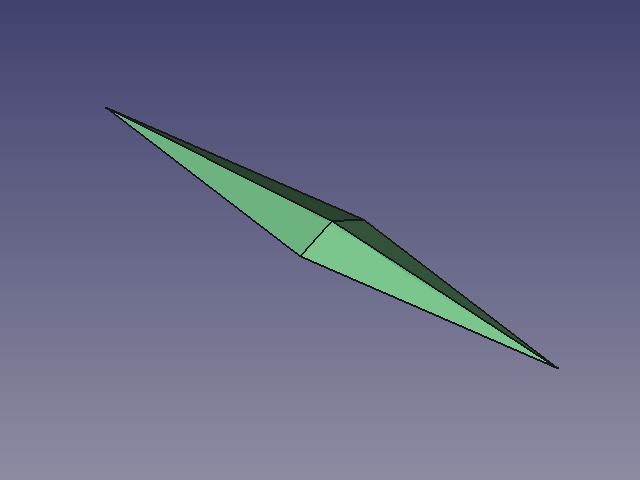

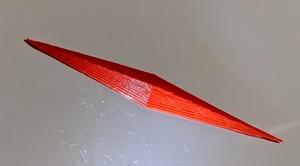

ヌープ圧子 (設計図)

圧痕の3次元モデル

対応する圧子の種類	設計図	3Dプリンターによる出力例

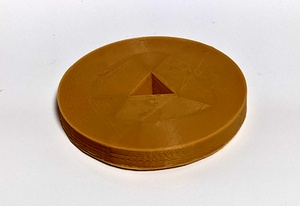

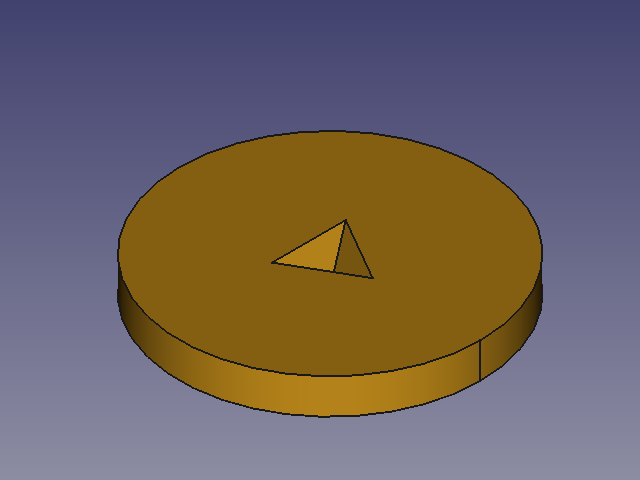

キューブコーナー圧子 (設計図)

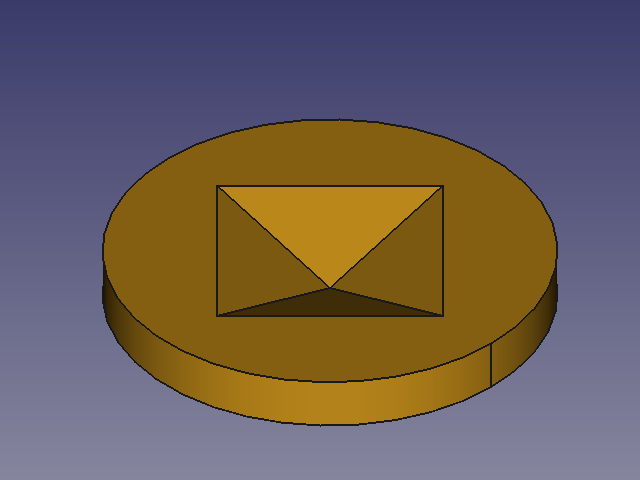

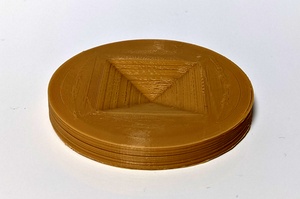

ビッカース圧子 (設計図)

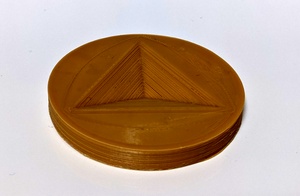

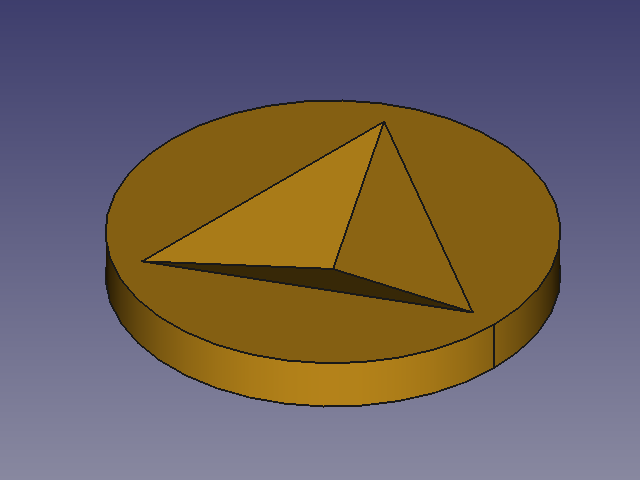

バーコビッチ圧子 (設計図)

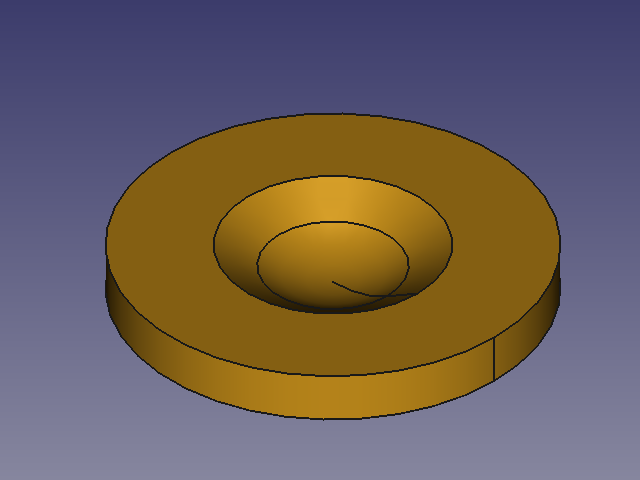

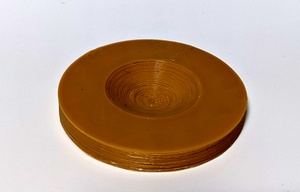

ロックウェル圧子 (x100) (設計図)

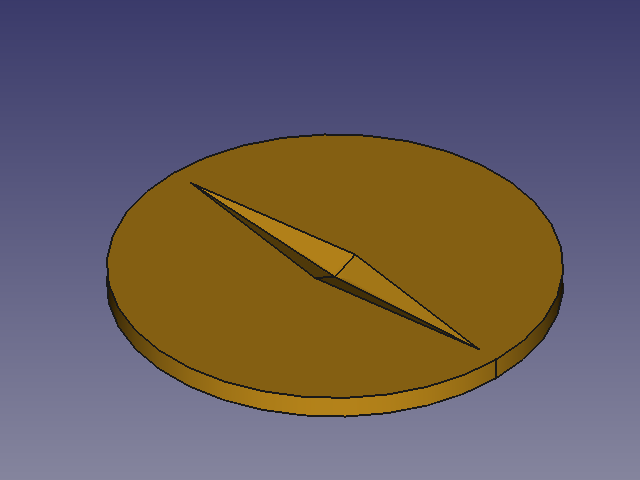

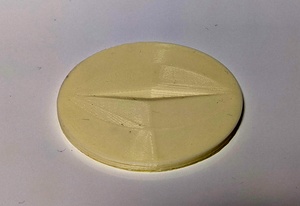

ヌープ圧子 (設計図)

その他

写真	説明

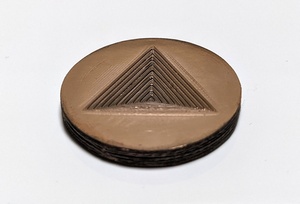

	3Dプリンターの出力にさらに金をコーティングしました

資料

掲載記事 (PDFダウンロード可)

宮原 健介, 山本 卓, 3Dプリンターを利用した硬さ試験用圧子・圧痕の3Dモデルの製作, 材料試験技術, 2022, 67 巻, 1 号, p. 17-21, https://doi.org/10.57536/jmtraj.67.1_17

講演資料

3Dプリンターを利用した硬さ試験用圧子・圧痕の3Dモデルの製作 [第289回材料試験技術シンポジウム 2022/01/27]
